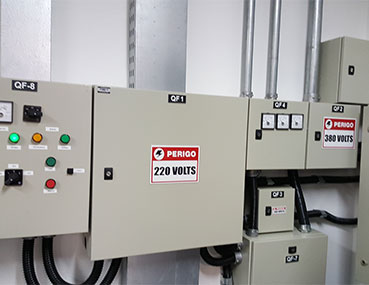

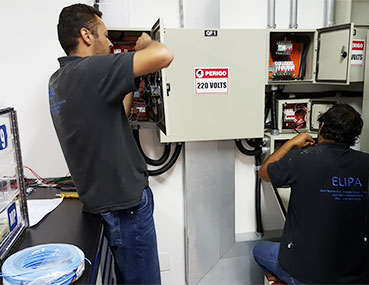

Projeto, Instalação e Montagem, e Fornecimento de Sistema de Redundância
Projeto de Sistema de Redundância a partir de instalação de 2 No Breaks a serem instalados nos Laboratórios 1 e 2.
O Sistema de Redundância da um respaldo duplo ao fornecimento de energia elétrica dos Laboratórios 1 e 2. Respaldo este dado em primeira instância pelos dois No Breaks instalados no sistema todo de fornecimento de energia elétrica.
No caso, e com a utilização de uma Chave Estática, temos então um fornecimento de energia elétrica pela rede – através de energia proveniente de Cabine de Média Tensão e Grupo Gerador – e que ao Chegar ao Quadro de Distribuição Elétrica de Força, para as tomadas dos Laboratórios 1 e 2, e que na falta destas, serão automaticamente respaldadas via Chave Estática, e através de dois No Breaks, adquiridos pela U.S. PHARMACOPÉIA Ltda e que no primeiro momento, dará respaldo através de um No Break para os dois laboratórios.
No caso de falha, e/ou queima do No Break primário, o mesmo será respaldado pelo segundo No Break, que será comutado pela Chave Estática.
Este último passo é o chamado Redundância, no qual não há um só respaldo, senão que dois tipos de respaldo, um por um No Break, e outro pelo segundo No Break.
Fora este respaldo, automático, também existe uma proteção adicional para os No Breaks, que no caso de haver uma sobrecarga, o Sistema automaticamente dará passo a uma divisão de alimentação de energia elétrica dos laboratórios 1 e 2, e será um No Break para um laboratório e outro No Break para outro laboratório.
Nesta configuração última, de respaldo em proteção, também caracteriza a Redundância.
O sistema é totalmente automático e com comando de CLP programado para efetuar os câmbios necessários para efetuar estes sistemas autuarem de forma efetiva e correta.

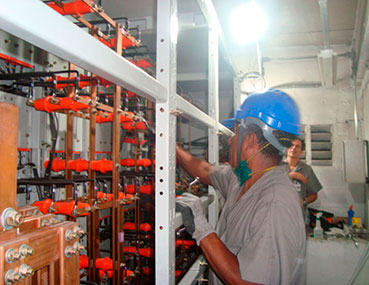

Manutenção preventiva em barramento blindado
Limpeza dos trechos horizontal e vertical;
Reaperto dos parafusos das conexões de toda a linha de barramento, com aplicação de torque de 50 N.M, conforme manual do fabricante;
Medição da resistência ôhmica;
Nivelamento do trecho horizontal;
Pintura dos suportes de sustentação do trecho do horizontal;
Elaboração de laudo.
Montagem e instalação de quadro de comando do raio X
Montagem do quadro de comando do raio X;
Fixação do quadro de comando e execução de infraestrutura para interligação ao equipamento de raio X;
Medições das grandezas elétricas;
Projeto executivo do quadro de comando.

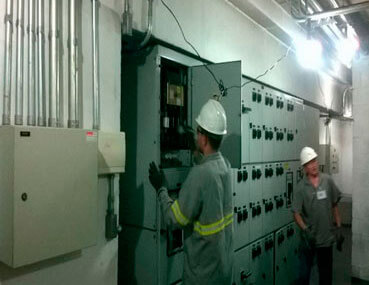

Manutenção Preventiva em Cabine Primária
Reaperto dos conectores que interligam os 2 (dois) transformadores e cabos alimentadores;
Verificação do relação de espiras dos 2 (dois) de 1000 KVA/ cada transformadores;
Medição da resistência de isolamento dos cabos do secundário dos transformadores;
Limpeza dos transformadores;

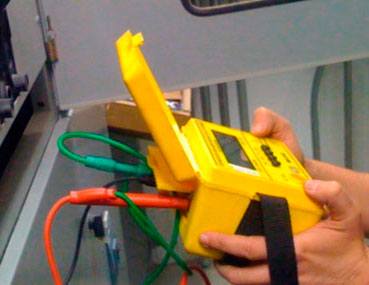

Medição resistência de contatos;
Termografia dos transformadores antes e após a execução dos serviços.

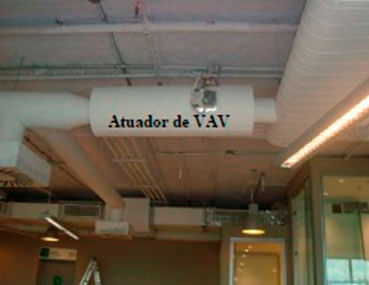

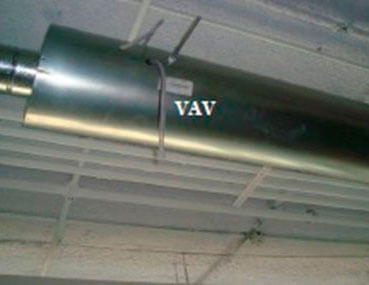

Instalação de atuadores VAV’s, sensores de temperatura e sensores de CO2
Instalação e conectorização de 103 atuadores de VAV’s;
Instalação e conectorização de 103 sensores de temperatura;
Instalação e conectorização de 51 sensores de CO2.
